让2.4G航拍图传不干扰2.4G遥控器的方法总结

最近研究无线天线和1080P图传比较入迷，现在有点心得，和大家分享一下

理论上，对于通信，不同的通信频率互相干扰的状况归根结底就是一个信噪比的问题，就是说，信号的强度和噪声的强度的问题。

举个例子来说，信号的功率强度是噪声的强度的100倍，那么这个信号就很容分辨出来，这个信噪比就是20db，以此类推，1000倍是30db，10000倍是40db。

对于无线电波来说，有个很好的特性就是它有频率的特性，有种东西叫做滤波器，他对特定范围的频率敏感，比如说2.4G的带通滤波器，它只对2.4G的 100Mhz的范围敏感，所以其他频段的信号就很难干扰到它。但是滤波器的性能也不是绝对的，它的滤波特性只是说滤波后信号强度变成了多少倍。比如说，他 对2.4g信号是完全无阻碍的，但是对1.2G信号的话，可能是1000倍，也就是说，1.2g的信号还是能渗透进来一点点的，只是很弱而已。

话说到，2.4g遥控器，比如某品牌的遥控器，它是在4个频点不停的跳变它的频率的，它每个频点占用2到3M的带宽，假如说，某个频点被占用了，其他频点还可以传信号。
话说到，2.4G的图传，比如说某品牌的图传，它有9个频点，每个频点占用5到10M的带宽，手工切换频点。

理论上，似乎2.4G图传和遥控器只要频点不同，就不会互相干扰了。

但是，实际上呢，不互相干扰也是一个信噪比和滤波器性能的问题。

2.4g的产品，他们的共同特点是都有一个只通过2.4G范围频率的一级滤波器，这个滤波器的范围是100M左右，即可以让整个2.4G信号都可以进来，然后再加一个带内的滤波器。

对于同是2.4G的信号的话，他对相邻频点的滤波效果不是很好，比如遥控器，它是2410M频率的，那么它对2415M的滤波性能可能只是30db，也就是1000倍。

举个例子来说，距离100米，有一个100mW  2410M频点的遥控器，那么它到接收机上面的功率，可能会衰减成-80dbm，假如还有一个距离 100米远100mw 2415M频点的遥控器，然后它到遥控器上面的功率，经过了滤波器后再多衰减30db，变成了-110dbm，
接收机内部对于这两个一个-80dbm，一个-110dbm的相差1000倍的信号，理所当然地选择-80dbm的频点正确的信号了，对外界来说，就是2415M的完全没有干扰到2410M的遥控器。

但是，假如，距离接收机10cm的地方，有个1W的2415M的图传，由于距离近，由于功率增大了10db，所以-110 + 10 = -100dbm，再加上距离近了1000倍，所以接收机上面接收到的功率变成了-70dbm，这个信号比遥控器2410M的信号还大10倍了，当然会完全 盖过遥控器造成2410M失控了，更加严重的是它甚至对2480M的频点的信号也有干扰了，即：对整个2。4G都有干扰，造成遥控器根本没法工作。

由此可见，想要图传不干扰遥控器，方法就是减少图传的频点对遥控频点的干扰。

方法一：拉开图传频点和遥控器频点的间距，一般来说，频点相差越远，滤波器的效果就越好。比如图传选择2400M ，遥控器用2480M，但是通常遥控器都是没法选频的。
方法二：拉开图传天线和遥控接收机天线之间的距离，这个是明显的。

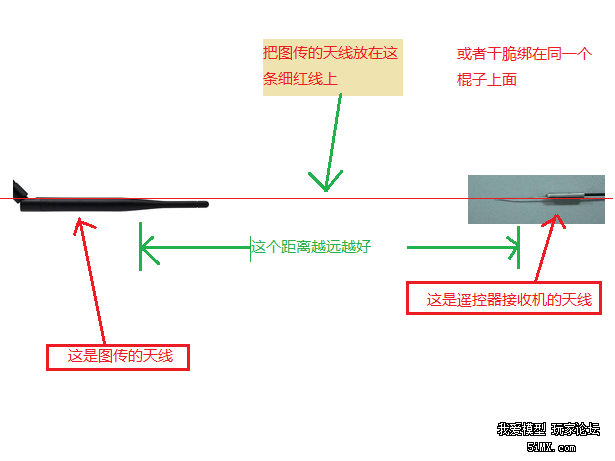

第三种：我说前面这么多的都是铺垫，我想说的重点就是这种利用天线辐射图的方法。

一般来说，图传用的是三叶草或者鞭型全向天线，遥控器的接收器用的是鞭型的全向天线。

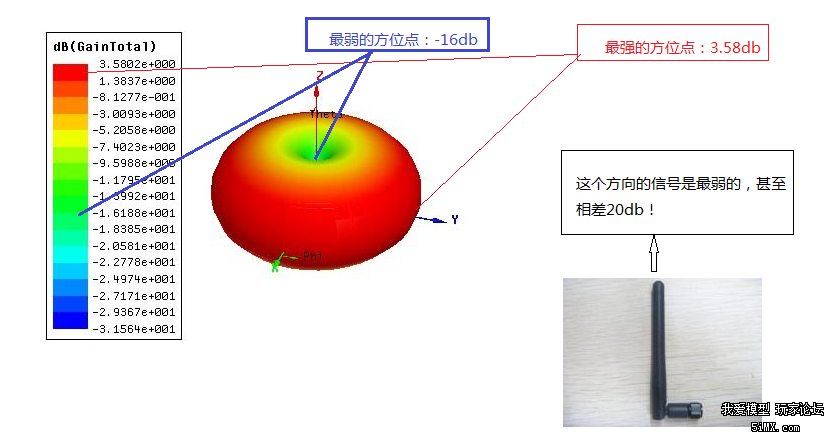

鞭型全向天线的辐射图如下：
