Zweizwei作品大范围延时摄影技巧揭秘（二）

接前文“Zweizwei作品大范围延时摄影技巧揭秘（一）”继续余下的三个小节。

七、后期全自动稳定处理
       AE在2011年4月份推出的新版CS5.5，有了个全新的功能叫Warp 稳定器，推出后就广泛进行了宣传，可以在用户不干预的前提下自己分析背景、自己寻找关键点，进行自动稳定性分析和自动画面匹配裁减等功能。由于效果好、使用简便，一推出就得到了广泛的关注，Tom也在7月份在他的网站发表帖子介绍：
http://forum.timescapes.org/phpBB3/viewtopic.php?f=8&t=4998

       如果你要想看一下Warp稳定器的能力，这里有一个直观的对比：
http://www.sinusdigitalus.de/201 ... 55-warp-stabilizer/
       这个对比视频是作者用独脚架拍摄的，显然拍摄的很糟糕，也许故意拿这个做演示，而处理后的结果就好得多。网上采用Warp稳定器的对比例子非常多，但直接用在Hyperlapse的并不多，这个就是一例。当然，从挑剔的眼光看，结果距离理想也相差很大，不能用于正式目的。这也提醒我们，前期良好的拍摄素材会在后期节省很多工作，同时也会取得更好的稳定效果。
       Zweizei等运动延时片作者，能在2011年有很多、很稳定的作品，与AE CS5.5是密切相关的。但查看为数不多的2010年的几个hyperlapse片，大多边缘都是抖动、晃动。我用AE CS4处理的片子，中央部分相当稳定，但边缘部分一样不好。

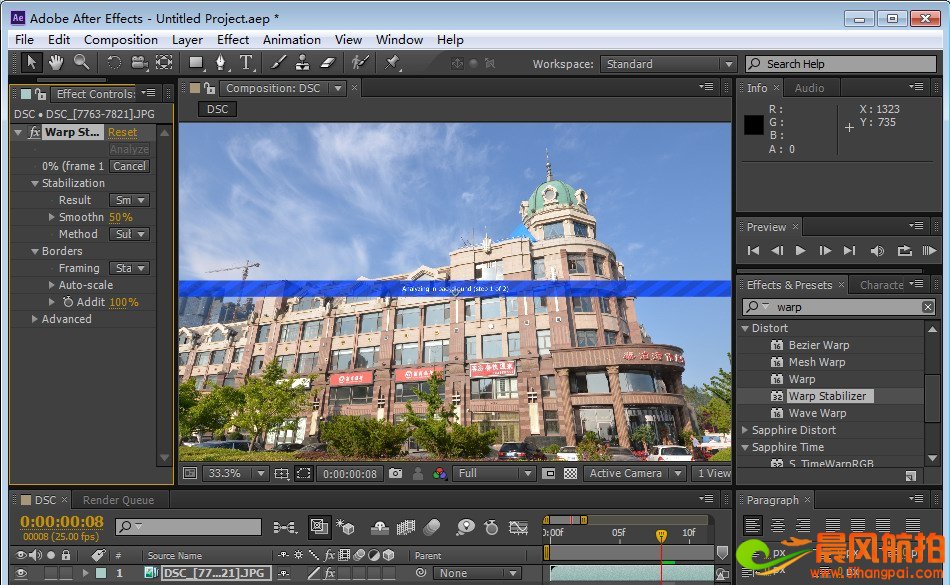

       Warp稳定器，使用起来非常简便，在效果栏里查找Warp，拖到合成窗口上即可。程序将自动完成第一部分析（画面上有蓝色条）和第二部改正（画面上有橙色条），然后就可以预览看效果了：


       当然，效果窗口下面还有一些选项，改变这些选项，就可以适合不同的画面、不同的目的。改变选项后，AE不再进行第一步背景分析（因为已经分析过了），只是要重新进行稳定性处理，这步要快得多。这些选项的了解对于更好、更恰当的稳定目标至关重要，因此我要花些篇幅描述如下：
1、Motion与否，选择No Motion就是让画面静止，如果前景和背景不同的话，是让前景静止。如选择Smooth Motion，那就是运行画面有运动，类似摇摆，并可以选择到底摇摆的有多平滑，缺省值50%，可以选择超过100%。
2、稳定方法，选Position的话就是只进行位移，而选Position、Scale、Rotation时也是与老版本兼容的，可以让AE进行位移、缩放、旋转来让画面稳定，但与老版本不同的是，AE自己会选择关键点，这样就方便多了。选Perspective，是新版本的稳定功能，直观翻译是改变透视，就是可以通过对画面四角分别变形，达到纠正目的，比如对于超广角镜头因为光轴偏离而产生的梯形失真，用以前的位移、缩放和旋转根本改正不过来，但改变透视就可以对画面的四角分别进行拉伸，纠正梯形变形。同时，此功能可以倾斜，即改变成平行四边形，因此可以纠正视频快速晃动拍摄的果冻现象（Rolling Shutter Ripple，下面的高级选项）。当然，正因为此功能可以平行倾斜，有时前景的某些活动物体会欺骗AE，让背景的画面也进行变形，看起来很不舒服，那样的话就只好不用这个选项了，比如这个视频：
https://vimeo.com/23000333
       经过的Warp稳定器后，晃动的椅子腿、右上角变形的柜子，都是不妥当的处理。但是，很遗憾不能单独选择关闭平行四边形而保留梯形校正。最后，选择Subspace Warp，这是新版本最强大的地方，缺省就是这个选项，不仅包含了上述所有的功能，而且可以让前景和背景分别处理，这样不仅适合普通晃动的视频处理，也很适合处理运动延时片。
3、边缘处理（framing）。Stabilize only，就是只稳定，不对边缘做任何处理，画面稳定后会留下变动的边缘黑框；Stabilize+Crop，稳定后，切割边缘到统一大小，周边留下固定的黑框；选Stabilize+Crop+Auto Scale（缺省），则会自动放大到充满，没有边框，但这样的放大可能让画质损失，所以下面有一些选项，比如最大可以放大到多大（Max Scale），可以故意保留一个黑框反正后面某些设备播放的时候也看不到（Safe Margin），甚至可以故意改变放大倍数（Additional Scale）；当选择Stabilize+Syn Edges时，可以保持原来的比例不变，AE会自动寻找前后帧的像素来填充因稳定而留下的边缘黑框，而且，下面有一些高级选项，用来确定寻找边缘的距离时间、找到后如何混合、是否对原画面切边等。
       有关AE的跟踪和稳定的帮助话题，参考这里：
http://helpx.adobe.com/content/h ... ing-motion-cs5.html

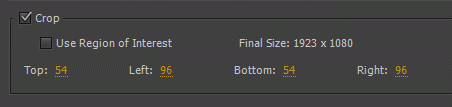

       如果对像质有严格要求，不想因稳定后而放大，也不想保留黑框或合成边缘，那就制作的时候多留出一些空间，比如做2112×1188，即保留10%的边框，让Warp去稳定、去裁切，输出的时候用Crop选项，最终再裁到1920×1080即可。

       另外，AE Warp稳定器可以有更多的高级应用，网上有两个例子，一个是先抠掉运动的前景后稳定背景，然后再恢复前景，这样等价为前景若不运动就是稳定了，此时就可以把稳定后的前景再抠出来，放到别的画面上去；另一个例子是利用了合成边缘的功能，把画面上的某个行走的人给消隐。



八、运动延时片采用Warp稳定器的流程
1、预处理。任何自动的东西都有一定的容忍范围，抖动太大的应该先经过手动处理后，再自动处理才更有效。手动处理一般就是人工位移和旋转，方法见前一节。
2、对预处理后的结果施加Warp稳定器，调节各种参数，让画面稳定。但是，不要做的过分，不要有任何不可逆的动作，处理要保留余量。
3、导出中间结果，可以是分辨较高的文件，这样就可以继续进行其它方面的处理，比如调色、过渡，或去闪。
4、然后合成视频。
5、如果对视频不满意，或者是以前别人的视频（没有源文件）或自己的的视频但懒得重新做，那么可以重新导入再进行稳定。此时可以看出，最好先前的视频是未经压缩的，再处理就有较好的效果。
6、其它技术与处理
A、数码变焦和数码摇摆。本来这种技术常用在固定机位拍摄结果的处理，使得平淡的画面产生动感，例如长城脚下的公社：
http://www.tudou.com/programs/view/25jgJqspZYA/
zweizwei的片子里面不全都是运动的，非运动的片子，经常用缓慢的变焦拉近。但运动延时片动感本身就非常强，再用这种方式进行后期，弄不好反而会添乱。适当的采用数码变焦和数码摇摆也会有它的作用，比如弥补拍摄中的偶然跳动和不足。
B、数码后期摇摆可以掩盖拍摄焦点，或移动焦点到更合适的位置，比如把本来一个圆筒的外部焦点移动到内部圆心。
C、增加运动范围，例如一个接近式的拍摄，如果嫌慢或接近范围不够，可以用数码变焦增大。
D、黄昏过渡，流畅而自然，属于亮度和色彩稳定控制技术。
E、加强滤光，用ND1000甚至ND2000，从而在日光下取得秒级的曝光，模糊车辆与行人。
F、音乐配合，与画面结合紧密，实际上是画面编排配合音乐。音乐选择上，不仅要扣主题，而且要找那种生门的。
G、后期特效处理，结合数码摇摆和数码变焦，如“新加坡2012”，在转轮上可以处理出飞机降落的效果。



九、DIY自动水平平台
       讨论完后期，再回到前期拍摄的一个特殊技术。前面说过，为了能够得到平滑的结果，主要工作还是应该放到前面去做，而自动水平平台就是关键的一个硬件。任何水平平台，少不了二样东西：水平检测器、执行机构。前者需要快速、精确、高灵敏，后者需要承重、平滑和稳定。

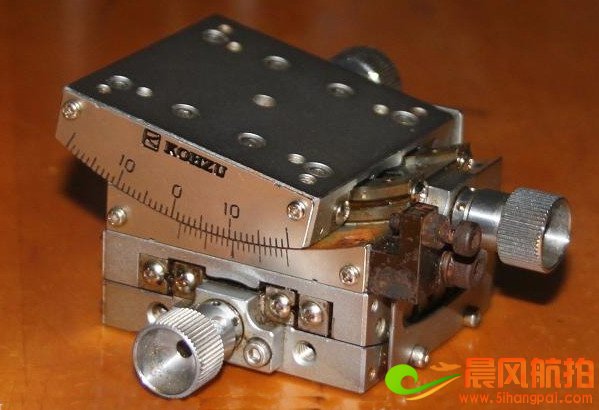

       执行机构，有的是液压的，比如坦克的炮塔，要在运动时一直保持稳定，液压的具有高速、大力的特点，但需要很强的动力系统，也比较复杂。机械的相对简单，一般采用蜗轮蜗杆结构，这样驱动力量不大，并有自锁功能，回差也可以调节到很小。我正好以前买过一套精密角度滑台，是日本KOHZU公司生产的。

       显然是手动的，手柄可以取下，内部的轴是3mm粗，连接到蜗杆。两边有精密可调圆柱轴承，可以调节到既阻力不大，又没有回差和旷动。最大角度超过15度，对于拍摄来讲足够了。每旋转一周的话倾斜1.5度，也比较合适。平面大小是50×50mm，比较适中，承重几公斤不成问题。

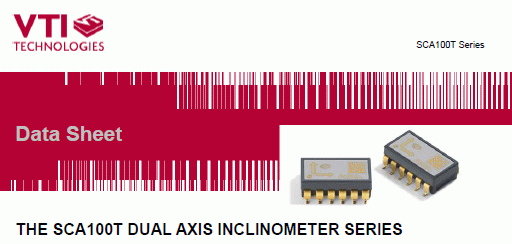

       水平检测器，采用了芬兰VTI公司生产的SCA100T双轴高精度倾角传感器。

这是基于3D微电子机械系统的高精度传感器，分辨达到0.0025°，响应速度10Hz，具有模拟和数字双重输出功能，淘宝有卖。
       驱动部分，可以说是最麻烦的。

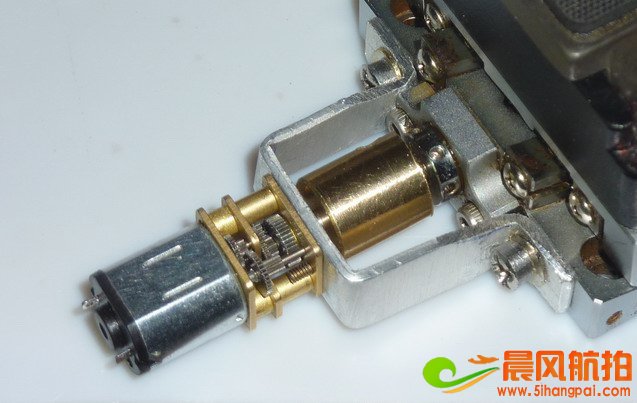

       电机和齿轮减速器要选择一个合适的，也具有3mm的输出轴，但最主要的是如何接到一起。由于要携带使用，体积和耗电都要比较小，但常见3mm的连轴器本身很粗很长，因此只能采用刚性的铜轴自制，支架也是用铝板手工加工，调节的时候必须同轴，不能移位或倾斜，否则卡住不转了，这是最费事的地方。
       再就是电子电路和其它部分，供电采用2节串联并带有保护板的18650，经过稳压后供给后面的电路，采用了PID调节，既保证高速和精度，也要省电。实测运动时电流有300mA，不运动时10mA到50mA，平均使用时间超过10小时。经过实际测试，表现很理想：
http://www.tudou.com/programs/view/ULICzEyAR30/

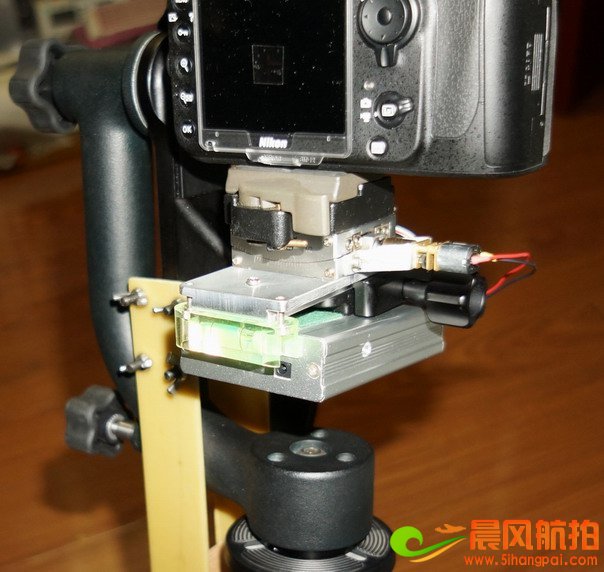

       最后，水平平台的底座安装在一个定做的燕尾平台上，继而可以方便的安装在相机云台上。图中云台是用的Wimberley单臂，这样可以让相机处于自由状态而平衡，旋转和俯仰都很方便。平台的上面是把曼富图的球台的上半部分拆了下来，钻了4个孔装上装上，这样就可以方便的接受相机快装版。整体结果非常稳定。2节电池和电路板，装在一个铝盒中。

       装好后拍的第一个运动片：
http://www.tudou.com/programs/view/6Gky3J3YAoM/
       这片子没有进行任何自动的稳定性处理，可以看到边缘部分有少许左右晃动，那是因为拍摄的时候指向没有对准所导致，但水平线非常稳定，没有可察觉出来的上下摆动。



十、Drivelapse和Boatlapse

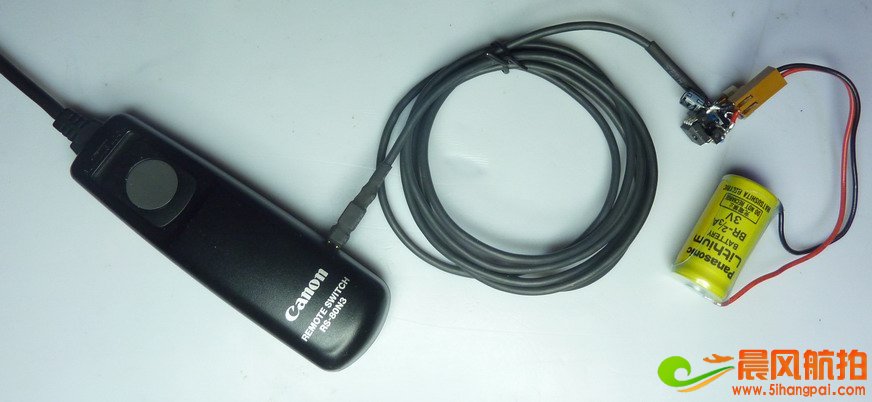

       Drivelapse就是把相机装在车上，一边开一边拍，间隔一般是1秒，最后做成延时片。为什么间隔是1秒呢？因为车速一般较快，因此间隔时间短才好，不要长于1秒，否则结果变化太快了。但为什么不取零点几秒呢？因为能买到的定时器最小分辨就是1秒，机内定时器也是一样。为了克服这个问题，我做了个触发器，可以以0.4秒最小间隔拍摄：

用这个触发器，用低速四驱档（4L）、怠速行车，拍出来的片子都嫌太快。因此，Tom在拍摄其boatlapse时，用了每秒4次曝光，以便达到减速目的。
       一般来讲，drivelapse适合白天光线足的场合，少有夜间拍的，但夜间拍好了就非常特别而壮观。这部分有专门的描述，详见《延时摄影综述》夜间微光延时摄影一章。



附、网上运动控制延时片鉴赏与瑕疵分析

1、Zweizwei  Minsk Belarus 2010，明斯克，白俄罗斯
http://v.youku.com/v_show/id_XMzU0MTk5MTY4.html
这是他早期作品，也是明斯克2010年宣传片，有些片面追求过大的运动范围和运动速度。
0:24，明显看出建筑物左右摇摆，问题大概出在相机的水平没有找好。
1:49，上阶梯，可以看到扶手左右摇摆，问题出在拍摄机位不是一条直线

2、当然，他后来的2011年宣传片就制作的非常精美，从运动延时的角度看也察觉不到瑕疵：
http://v.youku.com/v_show/id_XMzUwNTAyNTg0.html
越好的片子越可以高清播放，1080p版本下载地址（579M）：
narod.yandex.ru/40871443001/h75869311e4c6c95461ee4706d64475c1/MID_1080p-.mp4

3、Zweizwei Kiev 2011，基辅'2011
http://v.youku.com/v_show/id_XMzkyNjY5MzUy.html
他在这部片子的技术表现出色，技巧性极强，尤其是0:43处塑像群回头加速的场景，令人叫绝。瑕疵之处，只找到1:00时地面线条有左右摆动现象。
高清原片下载地址（145M）：
http://narod.ru/disk/30259075001/kiew-full.mp4.html

4、Zweizwei Moscow 2011，莫斯科'2011
http://v.youku.com/v_show/id_XMzM2OTA5MDAw.html
场面宏伟，动感超强，制作精密的延时片，音乐配合的天衣无缝，几处黄昏过渡自然流畅，没有看过这个真就不能说看过延时片。
唯一能看到的瑕疵是0:47电杆的摆动。
1080p高清原片下载（433M）：
http://narod.ru/disk/40872627001/Moscow_1080p-.mp4.html

5、Zweizwei   St. Petersburg & Peterhof (Petrodvorets) ，圣彼得堡和彼得宫
http://v.youku.com/v_show/id_XMzYwNTc1ODIw.html
Zweizwei又一力作，尽管没有时间标记，但从制作水平上看应该是2011年。
高清原片下载地址（180M）：
http://narod.ru/disk/20645679001/Piter-titr.mp4.html

（备注：以上4个俄罗斯网站源片的下载方法：在绿色按钮上填入上面的数字再按绿色按钮，出现下载页，拷贝连接，在迅雷或类似软件里下载即可）

6、Zweizwei  Singapore'2012, 新加坡'2012
http://v.youku.com/v_show/id_XMzc5OTI4NDgw.html
Zweizwei最新延时片，一往的大手笔、高视点、长移动，黄昏过渡和后面的夜景观赏性极强。当然，这个片子有些制作过度，类似PS过重，不过，面向大众化还是比较合适的。


7、Pettypoh Your Singapore 2012
http://v.youku.com/v_show/id_XMzkxODQ5Mzky.html
尽管是运动延时摄影新人，但水准也很高，如果没有zweizwei在前，这个也可以认为是新加坡精品了，几处运动控制的拍摄和后期都很到位，只是作者摄影功底没有Zweizwei那么强，里面有很多多余或者表现平平的镜头。


8、T-RECS  Timelapse Showreel 2010 Drsden，
http://v.youku.com/v_show/id_XMjkwMjY2NDU2.html
2:30，屏幕左侧抖动的厉害。
原因：拍摄的视频抽帧、对齐，但由于镜头为广角，有摇摆（即拍摄的时候没有对好焦点），这样造成边缘的物体距离边缘的变化大，而广角镜头越边缘的地方拉伸变形越大，所以造成左右抖动。同样，画面的最右侧也是抖动严重。

9、T-RECS Timelapse Showreel 2011 Dresden，
http://v.youku.com/v_show/id_XMjkwMjY3NDc2.html
这个片子其实整体制作水平相当高，几乎看不出瑕疵，只是最后在2:00附近，上山坡的那段，近景出现明显的起伏。这属于临时架设的滑轨高度没有控制好，或者用拉绳的方法但没有完全对齐。不过，上山坡这个场景属于高难动作了，没有看到任何别人敢于尝试。


10、Tom Lowe，TimeScapes 4k：
http://v.youku.com/v_show/id_XMzMxNzk2NDQw.html
他的片子都很震撼，但运动控制的不多，以上片子是他前不久为了演示4k技术而拍的，几段用了运动控制技术，效果不错，尤其是开篇的驱车行走和中间的星空横走。从他在viemo的跟贴看，他非常喜欢Zweizwei的大范围技术，甚至发帖询问如何拍的。


11、Uncage the Soul Productions，Finding Portland，发现波特兰：
http://v.youku.com/v_show/id_XMzg3Njc2Njg4.html
几处运动部分制作的不错，弧形移动比较特别。

12、Sasha，对庞大的苏联时代工厂进行全新设计的油漆作业
http://www.tudou.com/programs/view/tX33bTMOaMs/
这个片子有很多大范围运动场景，但稳定性不太好。不过，他有几个别的片子拍的非常好，暂时没在tudou上有连接，待以后补充。


13、中国定时拍摄专家2011作品集
http://www.tudou.com/programs/view/3HNv8o9FNb8/
其中0:09有一段上海浦东的运动段，主要问题是稳定性欠佳（大范围晃动），没有焦点，前景灯杆太乱
另外0:19有一段步行街的，同样是有晃动、没有焦点。
