DIY地面站和图数传模块教程

    随着APM飞控的发展，特别是海盗飞控推出的平民化价格，相信越来越多的模友手中都一两块APM或者海盗甚至APM2.0，但是为什么相应的地面站还未普及？诸如D J I的万元地面站还大行其道呢？我想相应的数传、图传是个瓶颈。就普通的Xbee就得980+元，3DR还得249元呢！买完数传再买图传！子子孙孙无穷尽也！一套图传就得1000元左右。
    为了能让众模友拥有自己的地面站和图数传模块，今天我将DIY教程贡献给大家：

需要准备的材料：
1.一款小巧的TPlink 路由器WR703N - TL-WR703N ：价格在94rmb左右
2.蓝色妖姬S10摄像头 - 蓝色妖姬 S10  500w像素  640*480分辨率：价格在65rmb左右
3.烙铁一把  -  这个。。。都有吧
4.杜邦线若干：5块钱40根
5.GL850G芯片 ：3rmb左右
6.贴片电阻若干：100个1.5rmb
7.USBTTL转接器 - USB转TTL转接线带杜邦头： 价格在17rmb

需要的软件：
1.Putty
2.winscp
3.TCP232 这些自己娘度下载吧。

硬件改造过程：
1：703原厂是不带串口的，我们的数传需要用到这个我们就需要自己在原来的基础上加装上。

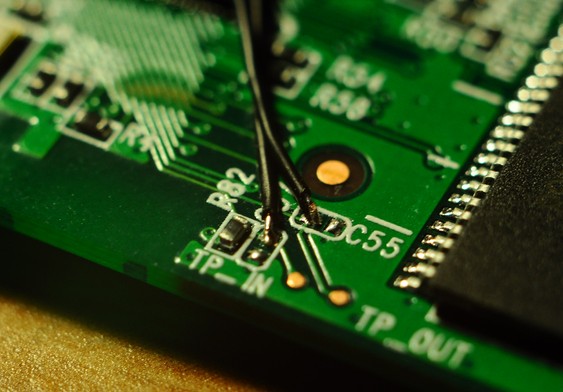

如图
  TP-in即为RXD
  TP-out即为TXD

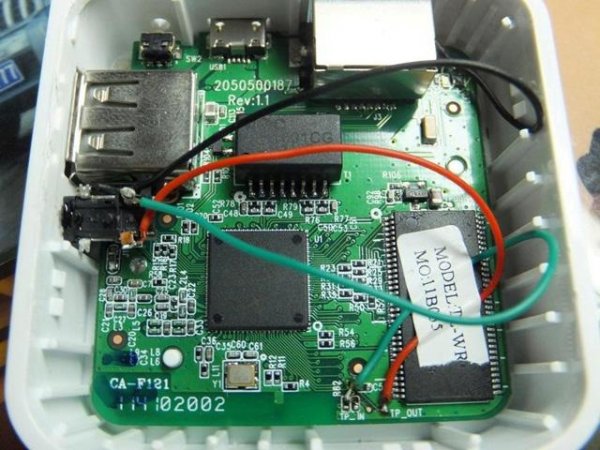

引线图：

整体效果图：

2：刷路由器
这个步骤网上到处都有
在这我只写下简单的几个步骤：用电脑登 陆wr703管理界面 系统升级 选择“先刷固件.bin”  就把你的wr703刷成了一个基于linux的小型电脑了，然后等待刷完。
再次登 陆 选择“后刷固件.bin”  等待结束。

这样你的wr703就已经变为一个准数传图传模块了！！！

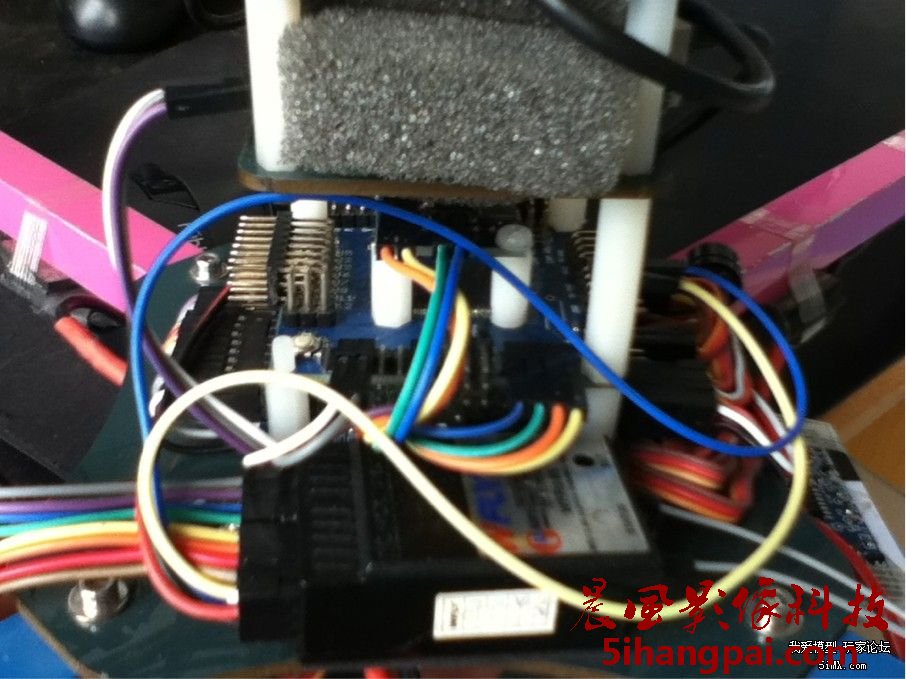

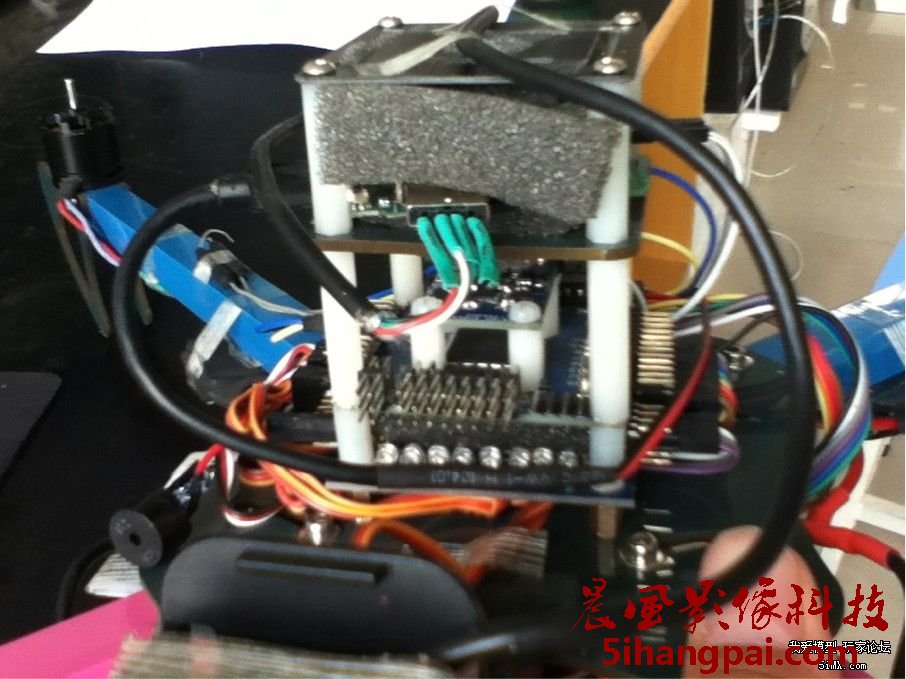

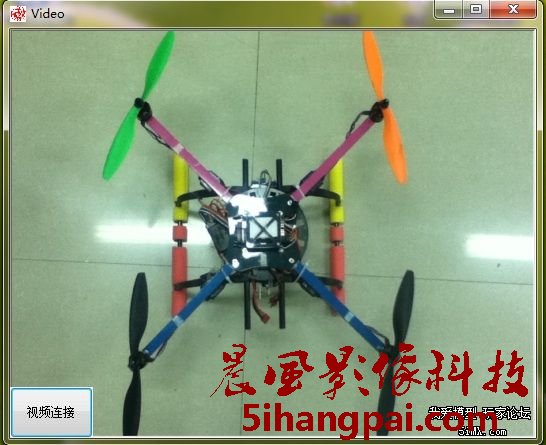

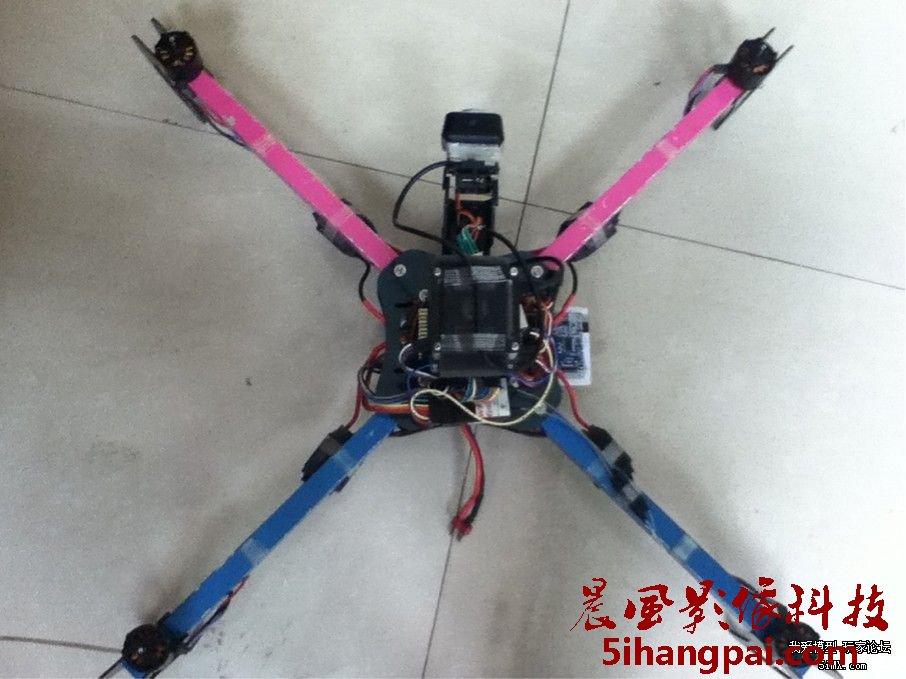

最后上几张效果图：
